3D-Laserscanning, Drohnenvermessung und digitale Bestandsaufnahme
3D-Laserscanning, Drohnenvermessung und digitale Bestandsaufnahme
Drohne & LiDAR
Windparks, Trassen, Baustellen, Halden und Dachflächen – aufgenommen in Stunden statt Tagen. Sie bekommen Orthofoto, Geländemodell, Punktwolke oder Massenberechnung, georeferenziert und prüffähig.
Beide Verfahren fliegen mit derselben Drohne, liefern aber Unterschiedliches. Was sinnvoll ist, hängt vom Gelände ab – nicht davon, was wir gerade dabei haben.
Aus überlappenden Luftbildern entstehen Orthofoto, 3D-Modell und Geländemodell. Ideal für offene Flächen: Baustellen, Halden, Dächer, Freiflächen-PV. Liefert echte Farben und eine hohe Bildauflösung, mit der sich auch Details am Bildschirm prüfen lassen.
Der Laser dringt durch Vegetation und liefert Geländepunkte auch unter Bäumen und Bewuchs. Das ist der Unterschied bei Waldflächen, Trassen und Böschungen: ein Geländemodell, das den Boden zeigt und nicht die Kronen. Auch Freileitungen und Einzelbäume lassen sich sauber erfassen.
Geländeaufnahme für Windparks: Zuwegung, Kranstellflächen, Kabeltrasse. Die 3D-Topografie wird über die Planung gelegt, damit Konflikte auffallen, bevor der Bagger kommt.
Dach- und Freiflächen als Grundlage für die PV-Planung – inklusive Punktwolke der Dachhaut, Neigungen, Verschattungskanten und Aufbauten.
LiDAR-Aufnahme von Leitungen mit Masten, Leiterseilen und Bewuchs. Grundlage für Durchhangprüfung, Trassenpflege und Bestandsdokumentation.
Volumenberechnung von Haufwerken und Aushub. Nachvollziehbare Kubaturen für Abrechnung, Inventur und Kostenkontrolle.
Orthofoto und Aufmaß nach Fertigstellung – etwa für neu verlegte Kanäle oder Leitungen, bevor alles wieder verfüllt wird.
Zustandsaufnahmen großer Flächen, zum Beispiel zur Ermittlung von Auswinterungsschäden oder für Flächen- und Wegebilanzen.
Massenermittlung
Wie viel Boden ist wirklich bewegt worden? Wir fliegen den Zustand vor und nach den Arbeiten und rechnen die Differenz – Auftrag und Abtrag getrennt, mit Isopachen zum Vergleich von Planung und Ausführung.
Bei einem Regenrückhaltebecken hat die DGM-Berechnung des Aushubs eine belastbare Planung von Abtransport und Kosten ermöglicht, statt einer Schätzung auf Zuruf. Für Cut-and-Fill vergleichen wir das Planungs-DGM mit dem aufgemessenen Gelände.
Sie erhalten die Kubaturen als Aufstellung, dazu die Modelle und Schnitte, mit denen jede Zahl nachvollziehbar bleibt – auch dann, wenn später jemand nachfragt.
Nicht der Rohdatensatz, sondern das fertige Produkt – im Format, mit dem Ihr Team arbeitet.

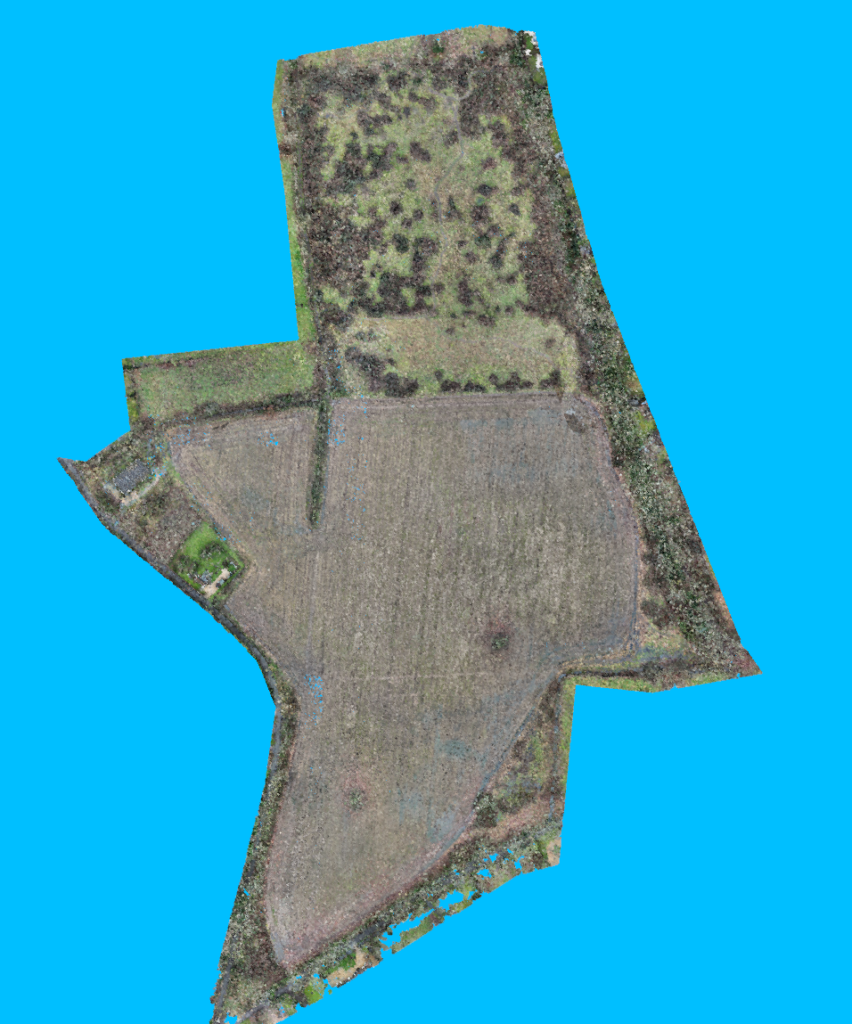

Maßstabsgetreues Luftbild der Fläche, georeferenziert und lagerichtig – als GeoTIFF oder in Ihr GIS eingebunden.
DGM und DOM mit Höhenlinien in frei wählbarem Intervall. Grundlage für Planung, Entwässerung und Massenermittlung.
Klassifizierte Punktwolke in LAS, LAZ oder E57 – Boden, Vegetation und Bauwerke getrennt.
Bruchkanten, Höhenpunkte, Bestandslinien als DWG oder DXF – gezeichnet, nicht nur exportiert.
Fertige QGIS-Projekte oder KML/KMZ, damit auch Kollegen ohne CAD die Daten öffnen und nutzen können.
Kurze, prüffähige Dokumentation zu Aufnahme, Genauigkeit und Ergebnis – für Bauherr, Netzbetreiber oder Behörde.
Drohnenflug ist in Deutschland geregelt, und das ist gut so. Wir kümmern uns um den rechtlichen Rahmen, bevor die Drohne startet – und sagen offen, wenn Fliegen nicht der richtige Weg ist.
Wir fliegen mit gültigem EU-Kompetenznachweis und der für das Vorhaben passenden Betriebskategorie.
Drohnenhaftpflicht besteht. Nachweise legen wir auf Wunsch vor Projektbeginn vor.
Schon bei der Angebotserstellung prüfen wir Lage und Luftraum: Ist ein Flug dort zulässig, welche Freigaben werden gebraucht und wie viel Vorlauf kosten sie? Erforderliche Genehmigungen – etwa in Schutzgebieten, nahe Verkehrswegen oder an Flugplätzen – holen wir für Sie ein. Sie erfahren vorher, woran wir sind, statt am Einsatztag.
In Flugverbotszonen oder bei ungeeignetem Wetter erfassen wir vom Boden aus – per Laserscanner oder Tachymeter. Das Ergebnis bleibt gleichwertig.
Mit Passpunkten und RTK erreichen wir im Regelfall Lage- und Höhengenauigkeiten im Bereich weniger Zentimeter. Welche Genauigkeit Ihr Projekt braucht, klären wir vorab – sie bestimmt Flughöhe und Aufwand.
Von einzelnen Dachflächen bis zu mehreren hundert Hektar. Bei großen Gebieten planen wir mehrere Flüge und setzen die Daten zu einem Modell zusammen.
Der Flug selbst meist wenige Stunden. Die Auswertung braucht länger – den konkreten Liefertermin nennen wir im Angebot und melden uns, wenn sich etwas ändert.
Möglich ist es. Solche Aufnahmen werten wir ausschließlich für das beauftragte Projekt aus, veröffentlichen sie nicht und löschen oder anonymisieren sie nach Projektabschluss.
Bei bewachsenem Gelände, Wald oder Böschungen LiDAR, weil nur der Laser den Boden unter der Vegetation erreicht. Bei offenen Flächen reicht Photogrammetrie und ist günstiger.
Ja. Von Nordhorn aus sind wir regelmäßig im gesamten Nordwesten unterwegs, bei größeren Projekten auch darüber hinaus.
Schreiben Sie uns Lage, ungefähre Größe und wofür Sie die Daten brauchen. Sie bekommen ein konkretes Angebot mit Termin – und den ehrlichen Hinweis, wenn ein anderes Verfahren besser passt.
