Projekte
Ausschnitte aus Projekten, die wir aufgenommen und ausgewertet haben – aus unserer Arbeit in Deutschland sowie aus früheren Projekten in Polen und Großbritannien.
Windenergie
Geländeaufnahme für einen geplanten Windpark. Zuwegung, Kranstellflächen und Kabeltrasse wurden als 3D-Topografie über die Planung gelegt, damit Konflikte vor Baubeginn sichtbar werden.
LiDAR · DGM · Planungsüberlagerung
Netzausbau

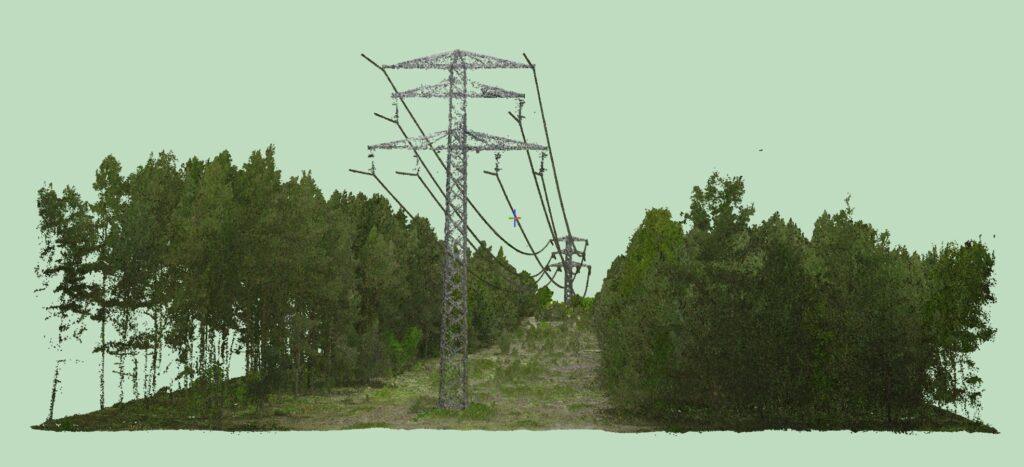

Aufnahme einer Freileitung mit Masten, Leiterseilen und Bewuchs – Grundlage für Durchhangbewertung und Trassenpflege.
LiDAR · Punktwolke · Vegetation
Glasfaser
Aufmaß eines Glasfasernetzes im Ortsgebiet mit Trassenlängen und Hausanschlüssen – ausgeliefert als QGIS-Projekt und KML/KMZ, damit die Bauleitung ohne CAD arbeiten kann.
Aufmaß · GIS · KML/KMZ
Photovoltaik
Drohnenaufnahme der Dachflächen als Grundlage für die Planung einer neuen Photovoltaikanlage, inklusive Punktwolke der Dachhaut.
Drohne · Punktwolke · PV-Planung
Ladeinfrastruktur

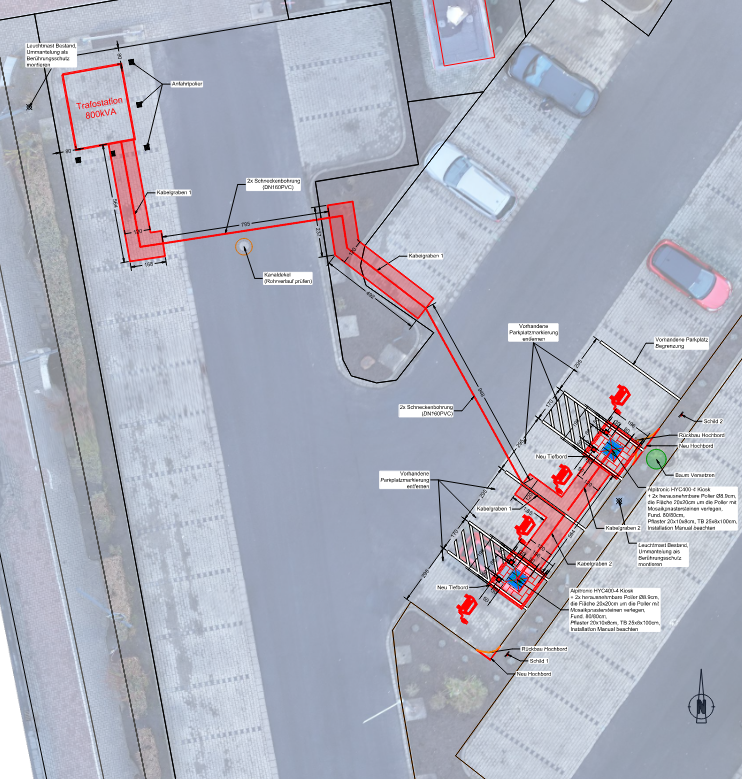

Planung von Trassenführung und Standorten für Ladesäulen von Elektrofahrzeugen im aufgemessenen Bestand.
Bestandsaufnahme · Planung
Tiefbau

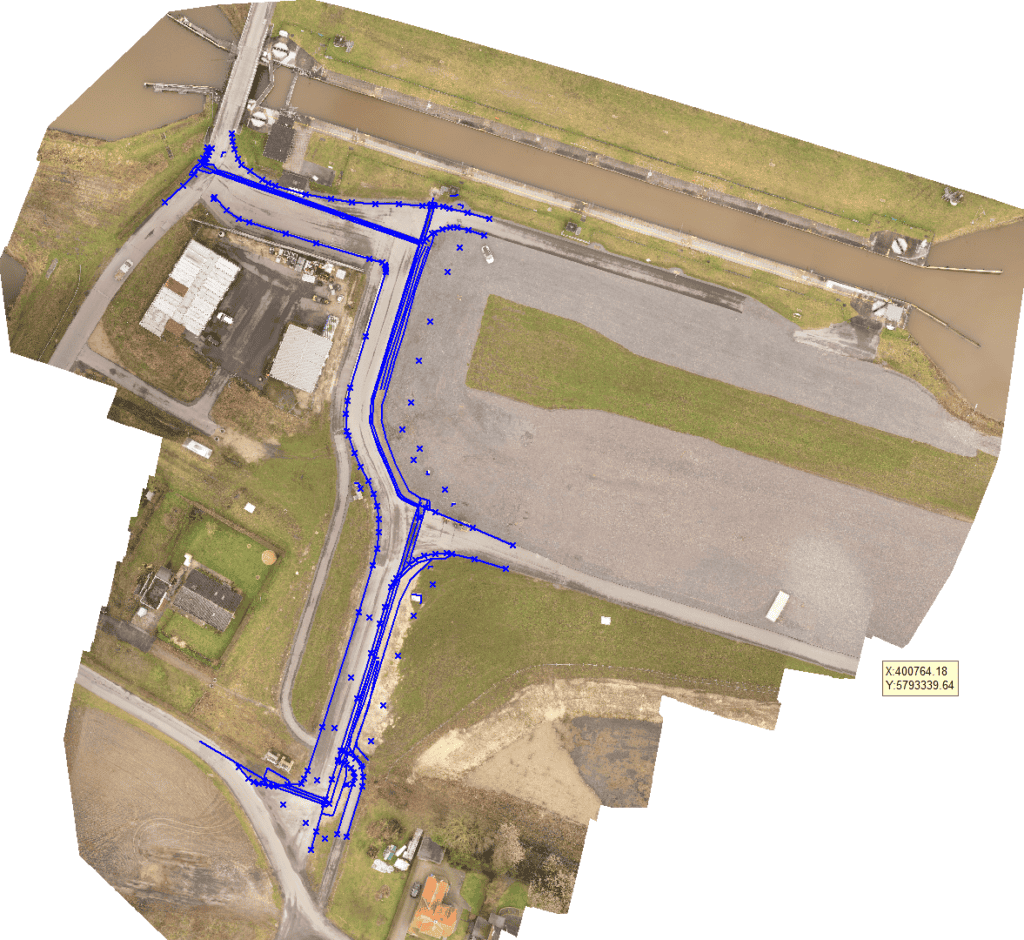

Orthofoto und Aufmaß der neu gebauten Kanalisation vor der Verfüllung – prüffähig dokumentiert.
Orthofoto · As-built
Erdbau
DGM-Berechnung für den Aushub. Die ermittelten Erdmassen erlaubten eine belastbare Planung von Abtransport und Kosten statt einer Schätzung.
DGM · Massen · Kostenplanung
Cut and Fill

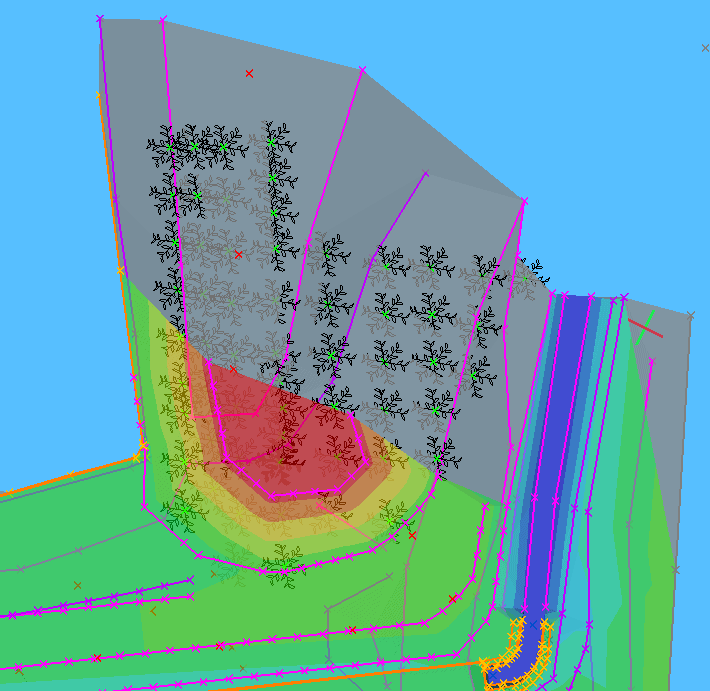

Massenermittlung aus dem Vergleich von geplantem und aufgemessenem Gelände zur Kostenbewertung des Projekts.
DGM-Vergleich · Auf- und Abtrag
Kontrolle

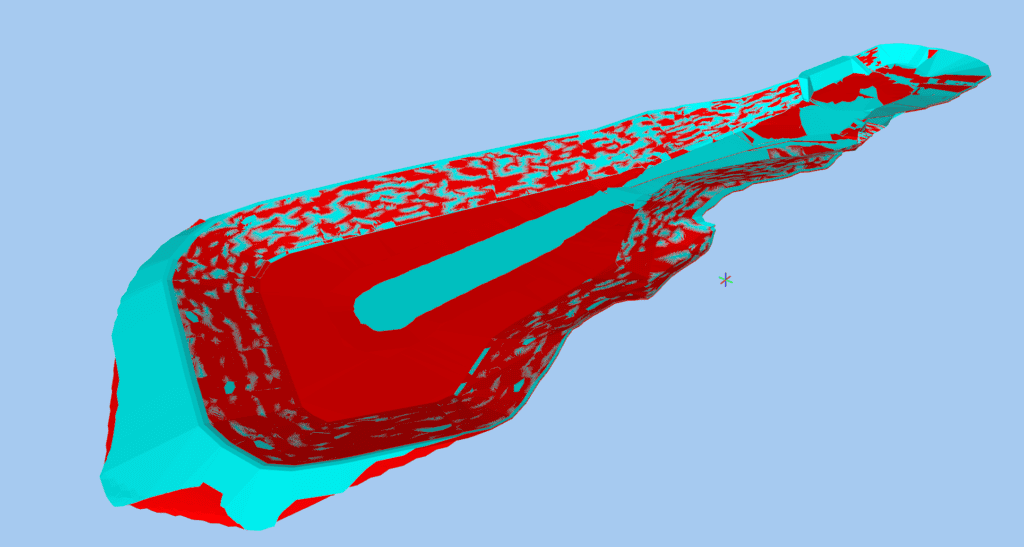

Differenzmodell zweier Geländeaufnahmen – zeigt farbig, wo mehr oder weniger bewegt wurde als geplant.
Differenzmodell · Nachweis
Massen

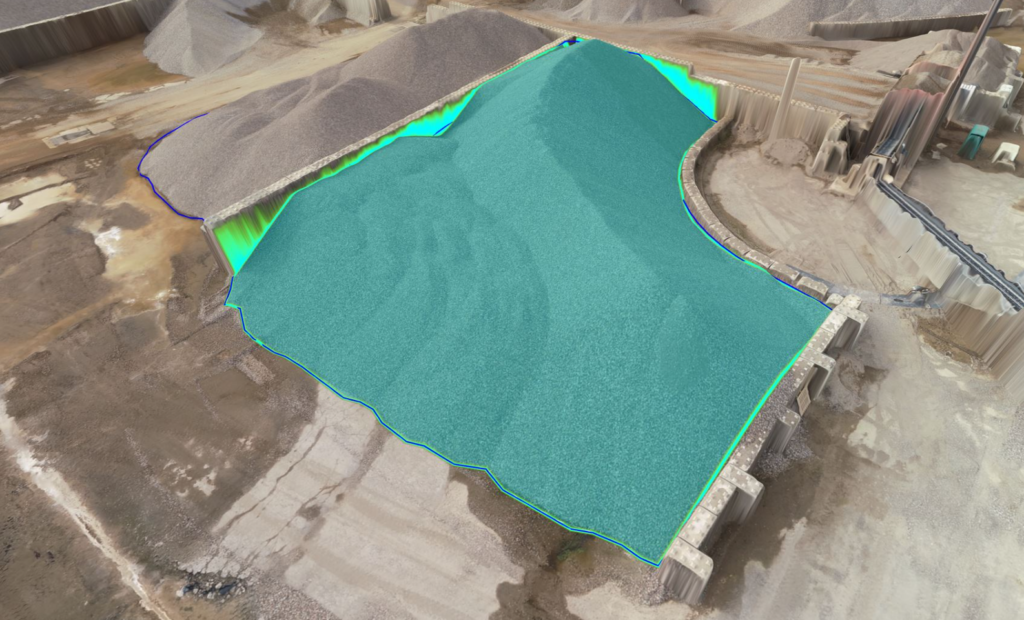

Drohnenvermessung eines Kieslagers mit Abgrenzung der Haufwerke und Einzelvolumen je Halde.
Drohne · Volumen · Inventur
Profile

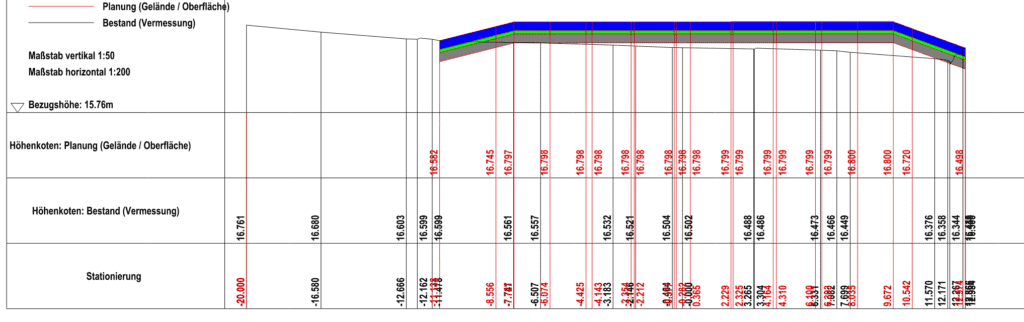

Bestand und Planung im Maßstab 1:50 und 1:200 gegenübergestellt – Grundlage für Ausführung und Abrechnung.
Profile · Höhenkoten
Übersicht

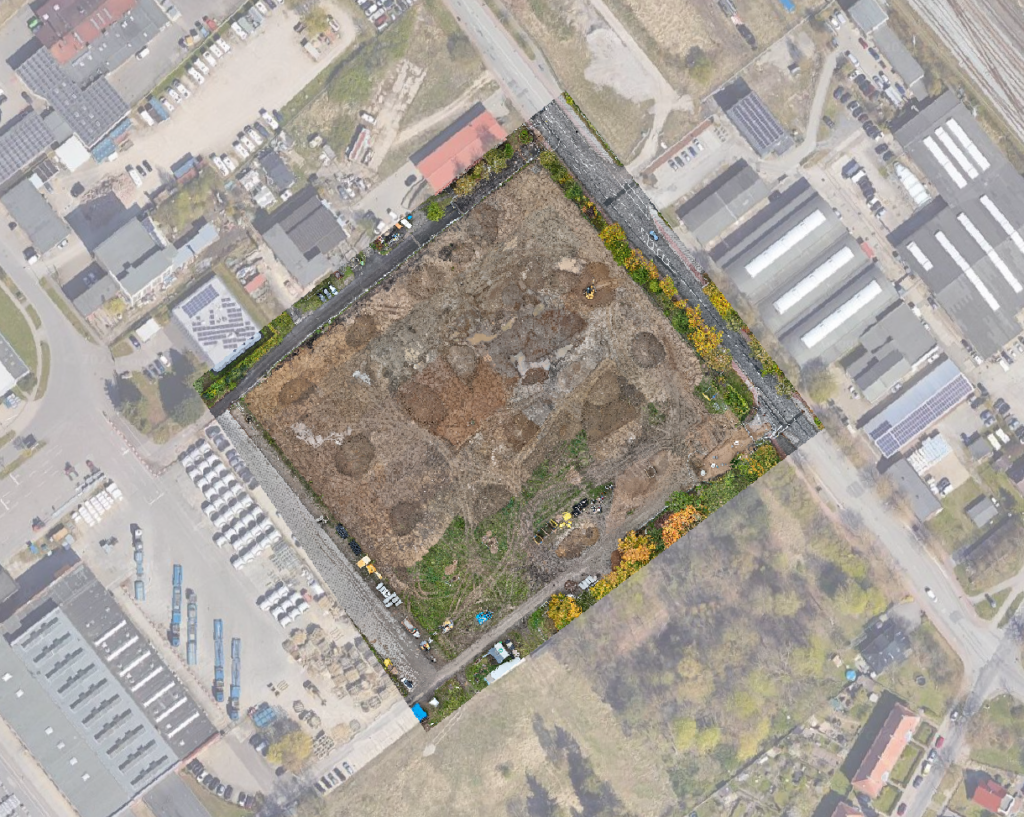

Drohnenaufnahme lagerichtig auf die Kartengrundlage gelegt – schnelle Orientierung für alle Beteiligten.
Orthofoto · Georeferenzierung
Sanierung
Punktwolke aus 3D-Laserscanning und Drohnenbefliegung als Grundlage für die geplante Sanierung des Gebäudes.
Laserscan · Drohne · Punktwolke
Bestandsplan

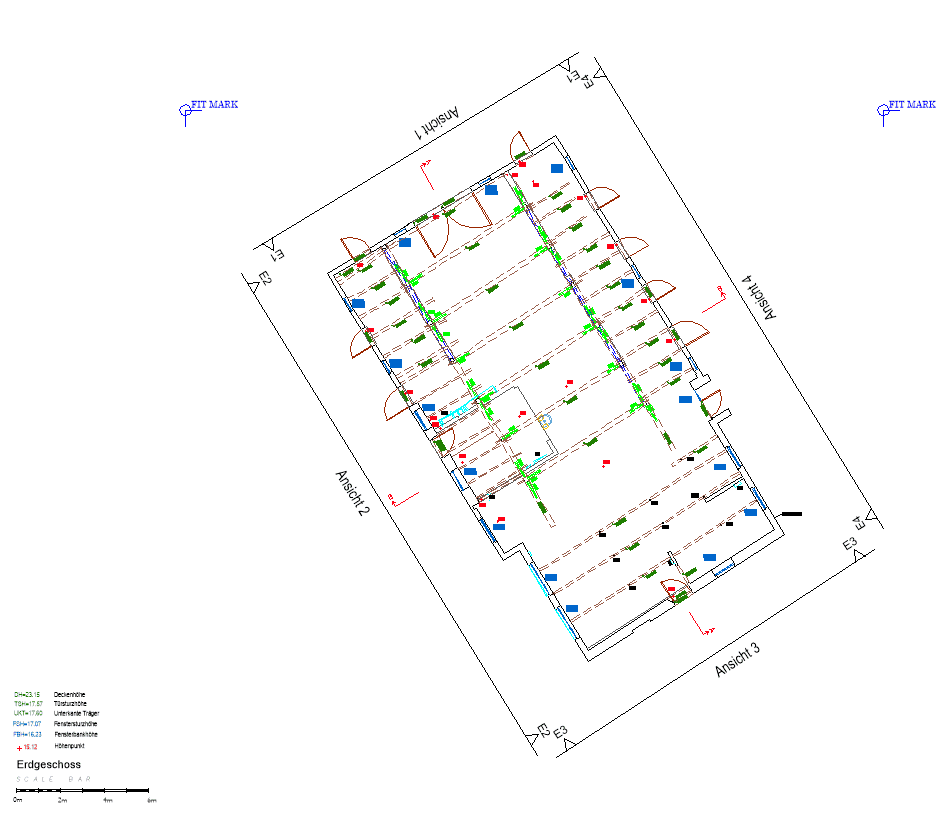

2D-Schnitt eines Bestandsgebäudes, gezeichnet aus dem 3D-Laserscan als Grundlage für den Umbau.
CAD-Auswertung · Schnitt
Grundriss
Maßstabsgerechter Grundriss mit Wandstärken und Öffnungen – gemessen statt aus alten Plänen übernommen.
Grundriss · DWG
Fassade

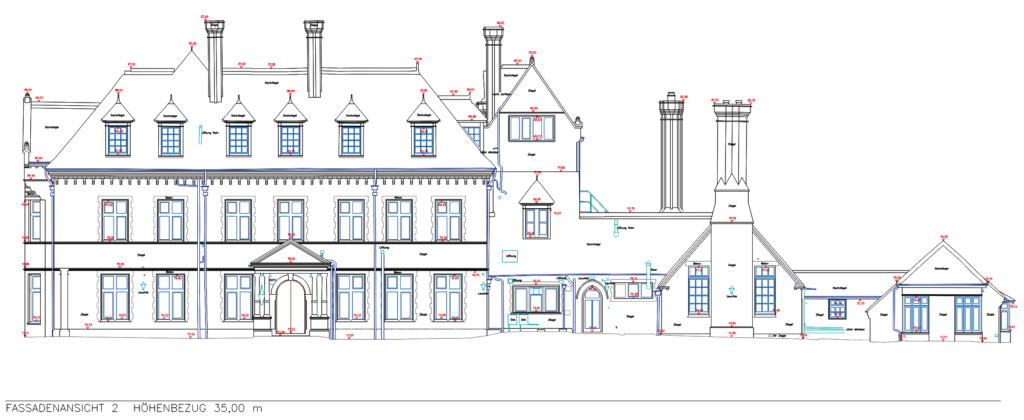

2D-Ansicht mit Höhenbezug aus 3D-Laserscanning und Drohnenaufnahme – Grundlage für Sanierungsplanung.
Fassade · CAD
BIM

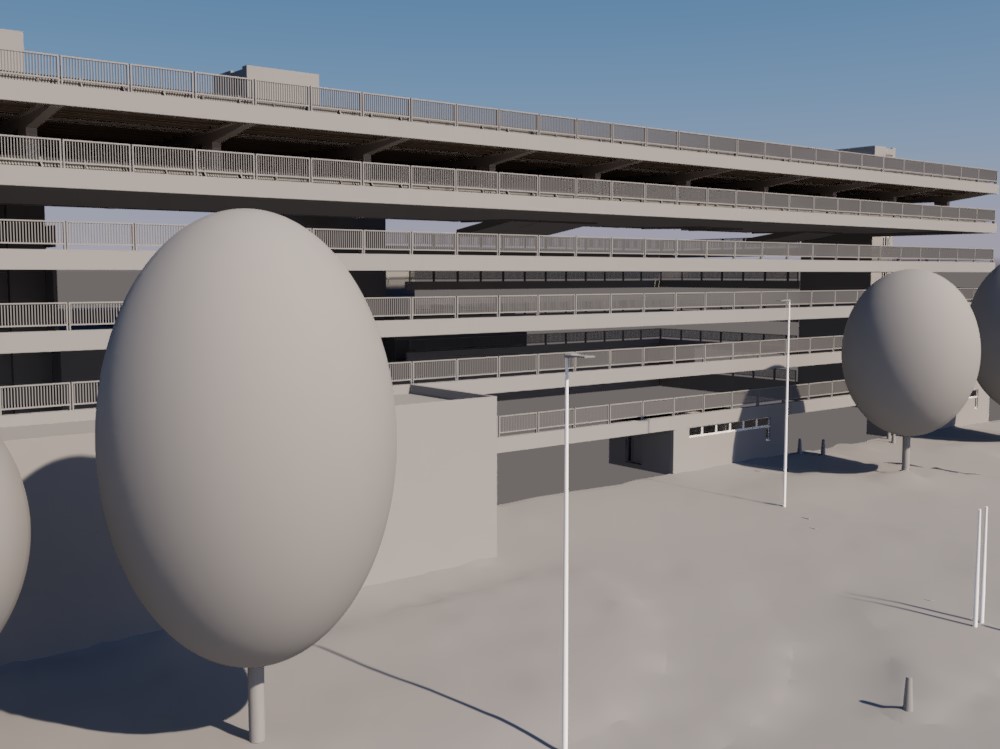

Modellierung aus dem 3D-Laserscan als Grundlage für den Umbau, inklusive Genauigkeitsprüfung gegen die Punktwolke.
BIM · Punktwolkenabgleich
Industrie
Aufnahme der Stahlkonstruktion als Punktwolke – Grundlage für Umbauplanung und Bestandsdokumentation.
Industrie · Punktwolke
Projekte, bei denen der übliche Weg nicht funktioniert hat – und wir einen anderen gefunden haben.
Flugverbotszone

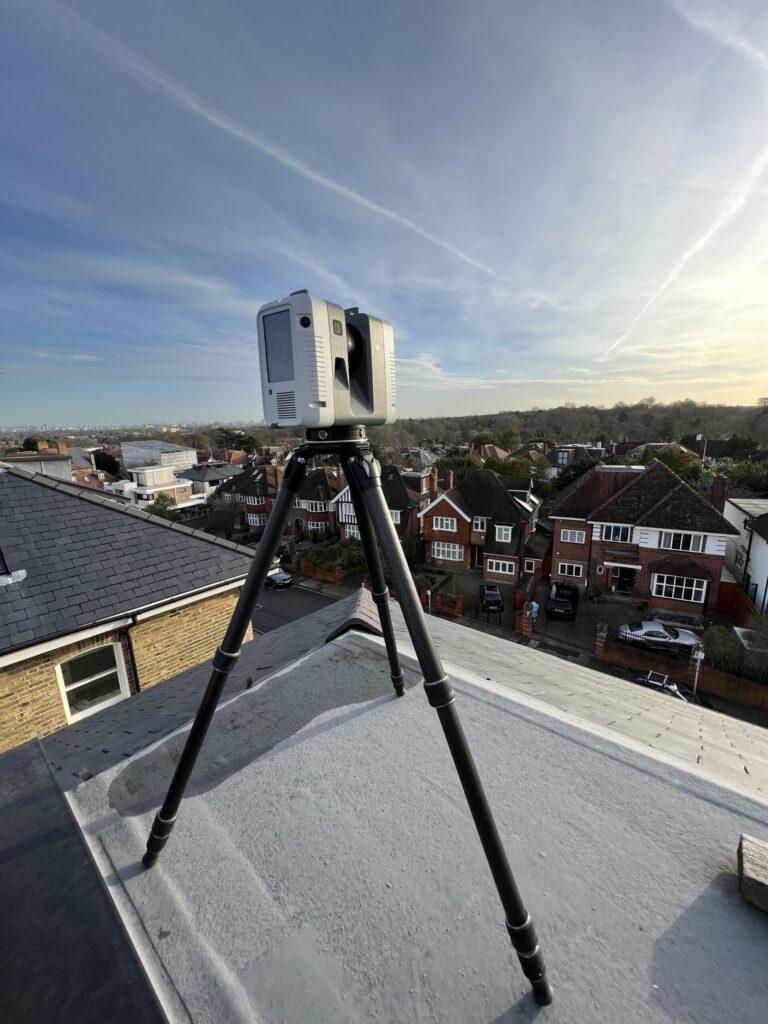

Für ein Wohnhaus in London war der Drohnenflug nicht erlaubt. Wir haben den Laserscanner auf dem Dach eingesetzt und dieselben Daten geliefert.
Laserscan · Flugverbotszone
Küste

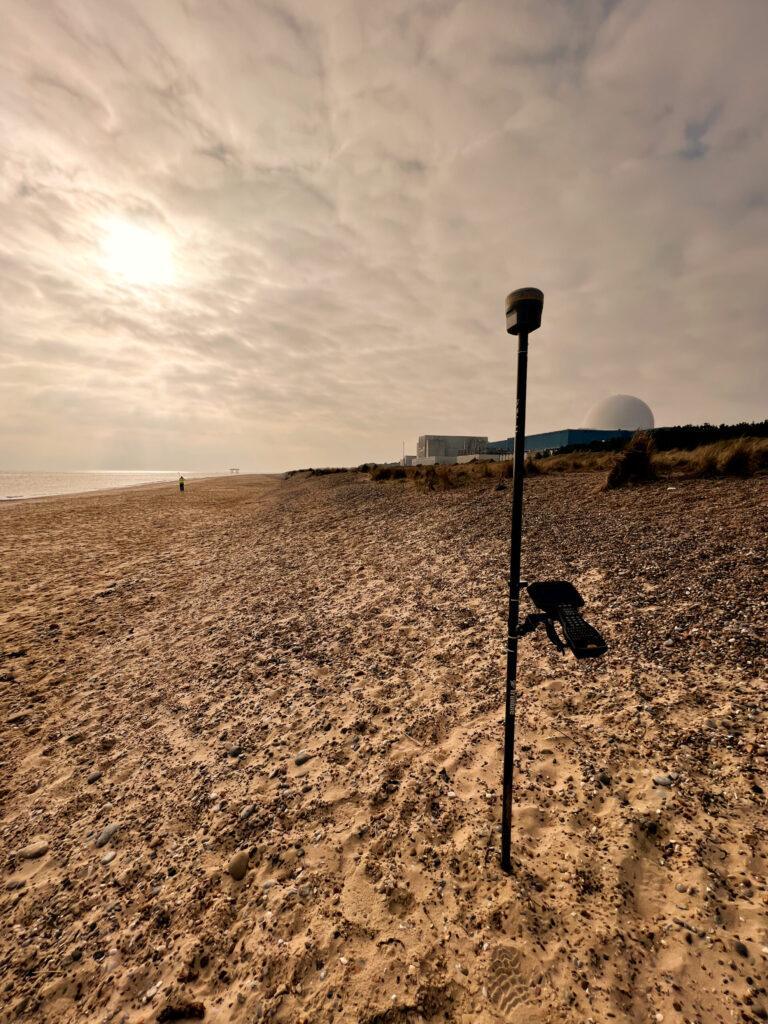

Erfassung von Abtrag und Anlandung: wie viel Sand das Meer weggenommen und wo es neuen aufgebaut hat.
Topografie · Veränderungsanalyse
Wald

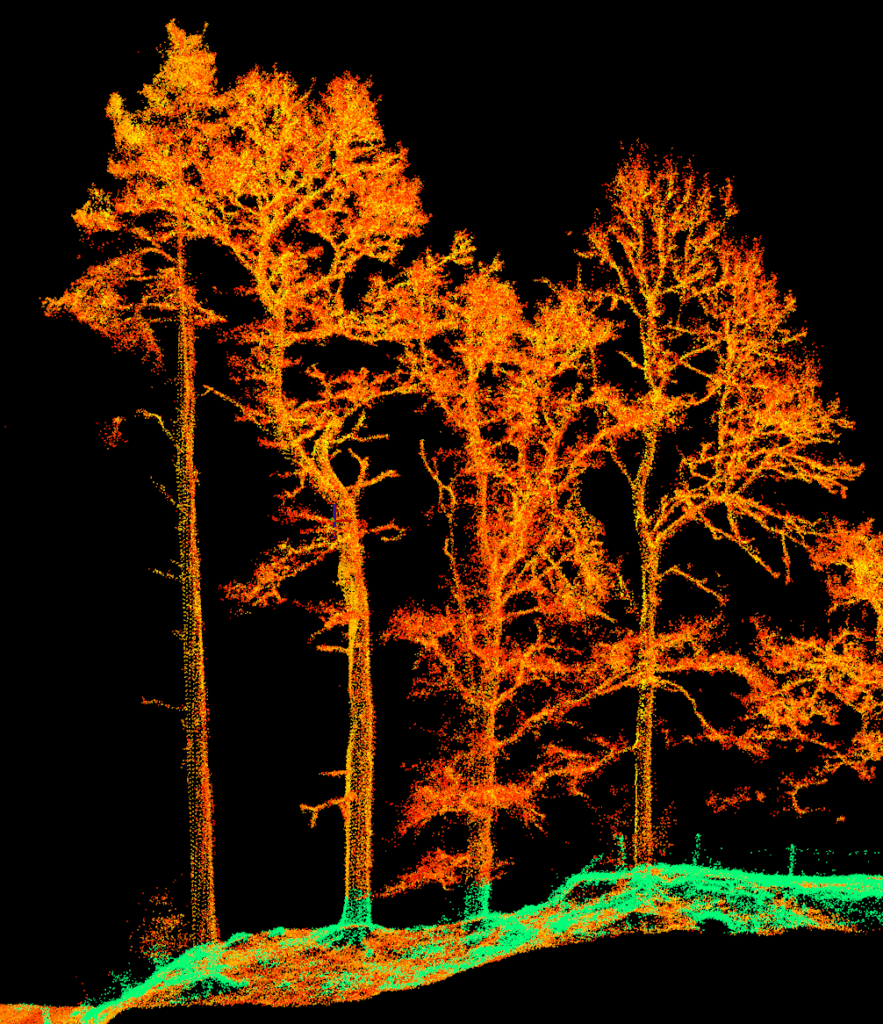

Schnitt durch die LiDAR-Punktwolke einer Waldfläche – jeder Baum einzeln erfasst und ausgewertet.
LiDAR · Vegetation
Qualität

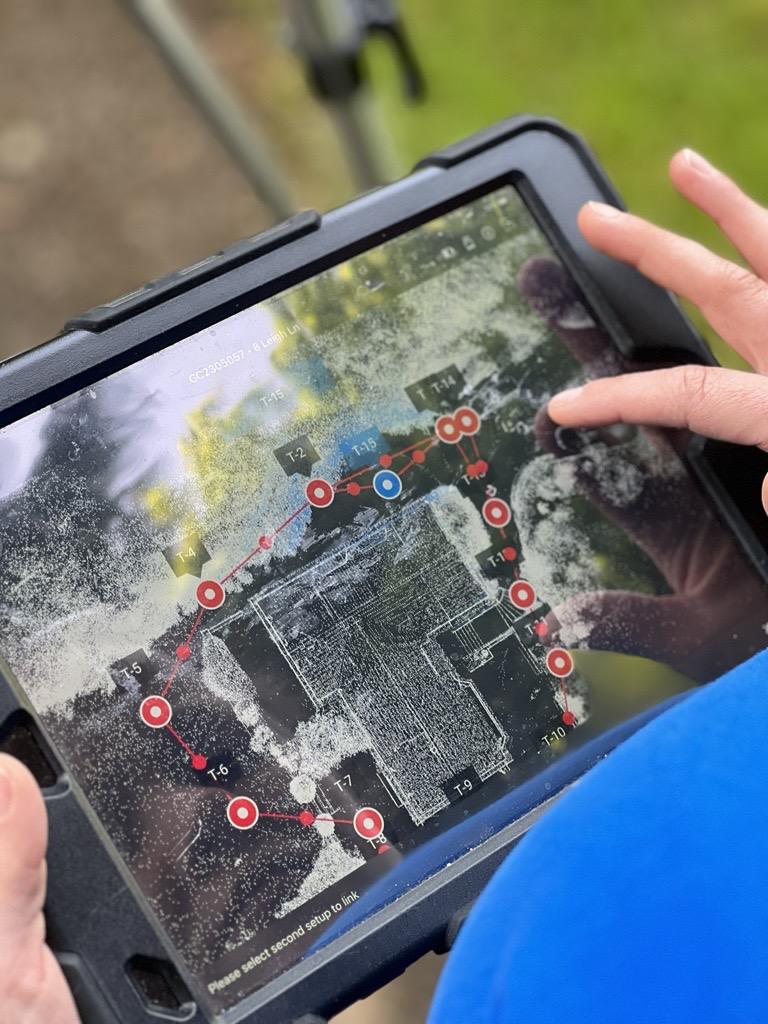

Die Scanstandpunkte werden noch auf der Baustelle verknüpft und geprüft. Lücken fallen sofort auf – nicht erst im Büro, wenn niemand mehr vor Ort ist.
Leica RTC360 · Qualitätssicherung
Landwirtschaft
Drohnenaufnahme eines Rapsfelds im Frühjahr zur Ermittlung der Schadflächen.
Drohne · Flächenanalyse
Technik

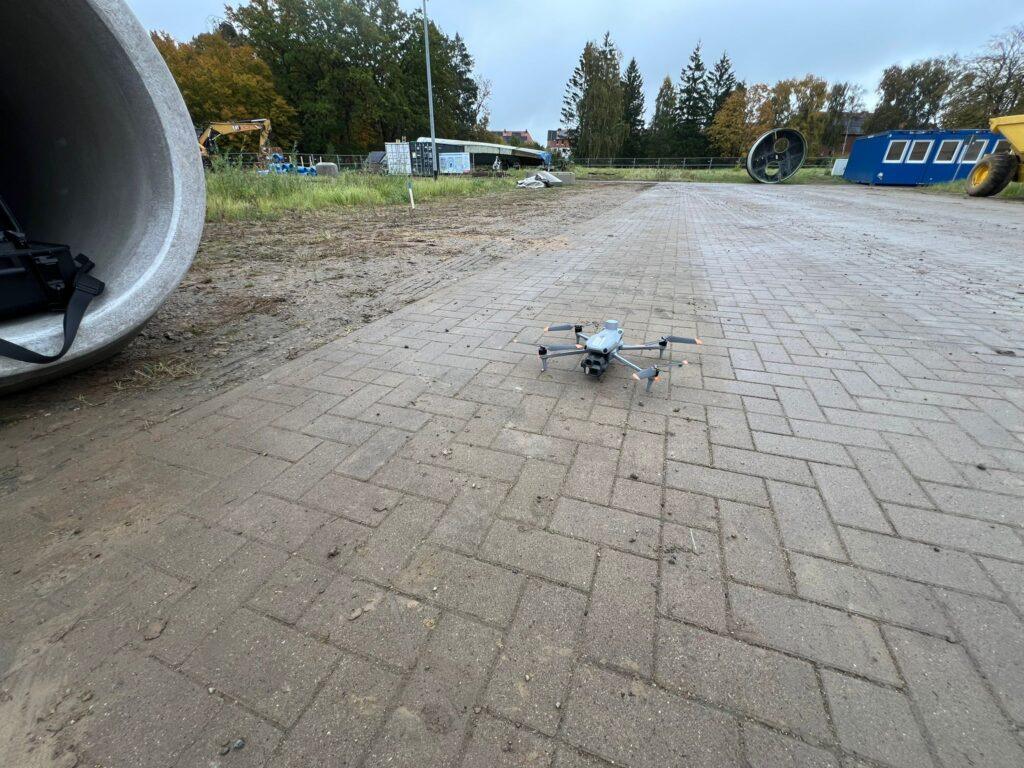

Vermessungsdrohne im Steinbruch – Aufnahme von Haufwerken zur Volumenermittlung.
Drohne · Massen
