Trassenvermessung & Leitungsbau
Glasfaser, Strom, Gas, Wasser, Kanal: Wir stecken den geplanten Verlauf ab, messen die ausgeführte Trasse mit Tiefenlage auf und liefern eine Bestandsdokumentation, die auch in zehn Jahren noch trägt – aufbereitet für CAD, GIS oder als KML für alle, die kein CAD haben.
Im Leitungsbau gibt es einen Termin, der sich nicht nachholen lässt: das Aufmaß des offenen Grabens. Ist verfüllt, ist die Lage der Leitung nur noch Aktenlage – und was in der Akte steht, entscheidet, ob beim nächsten Bagger etwas passiert.
Wir richten uns nach Ihrem Bauablauf, nicht umgekehrt. Tiefbau läuft selten nach Plan, deshalb stimmen wir jeden Termin individuell mit Ihnen ab. Von Nordhorn aus arbeiten wir in der Grafschaft Bentheim, im Emsland und im Osnabrücker Land.
Achse, Sohle und Überdeckung der Leitung – nicht geschätzt, sondern gemessen, bevor verfüllt wird.
Schutzrohre, Muffen, Formstücke, Schächte, Hausanschlüsse und Kreuzungen mit fremden Leitungen.
Eine Dokumentation, die dem Netzbetreiber standhält – und dem Kollegen, der in zehn Jahren dort gräbt.
Aufmaß des Netzes mit Trassenlängen, Verzweigern und Hausanschlüssen. Aufbereitet als QGIS-Projekt und KML/KMZ, damit auch die Bauleitung ohne CAD damit arbeiten kann.
Kabeltrassen und Freileitungen: Wir stecken den geplanten Verlauf ab, messen die verlegte Kabeltrasse ein, bevor der Graben geschlossen wird, und nehmen bestehende Leitungen samt Bewuchs per LiDAR auf.
Neu verlegte Kanäle und Versorgungsleitungen mit Sohlhöhen und Schächten, dokumentiert vor der Verfüllung.
Trassenführung und Standorte für Ladesäulen: Zufahrten, Stellplätze, Leitungswege und Anschlusspunkte im aufgemessenen Bestand.
Aushub und Verfüllung entlang der Trasse als nachvollziehbare Kubatur – Grundlage für Abrechnung und Kostenkontrolle.
Gelände, Bäume, Bordsteine, vorhandene Schächte: die Ausgangslage, bevor geplant wird – per Drohne oder terrestrisch.
Vier Leistungen, die im Tiefbau immer wieder gebraucht werden – einzeln oder als Paket über die gesamte Bauzeit.
Trassenachse, Schachtstandorte und Höhen vor Ort markiert – mit GNSS und Tachymeter im amtlichen Bezugssystem.
Aufnahme des Geländes vor Baubeginn – die Grundlage, an der später jede Massenabrechnung gemessen wird.
Der eigentliche Termin: offene Trasse mit Lage, Tiefe und Einbauteilen, dokumentiert und fotografisch belegt.
Fertiger Plan im Format des Netzbetreibers – DWG, DXF, Shapefile, KML oder als QGIS-Projekt.

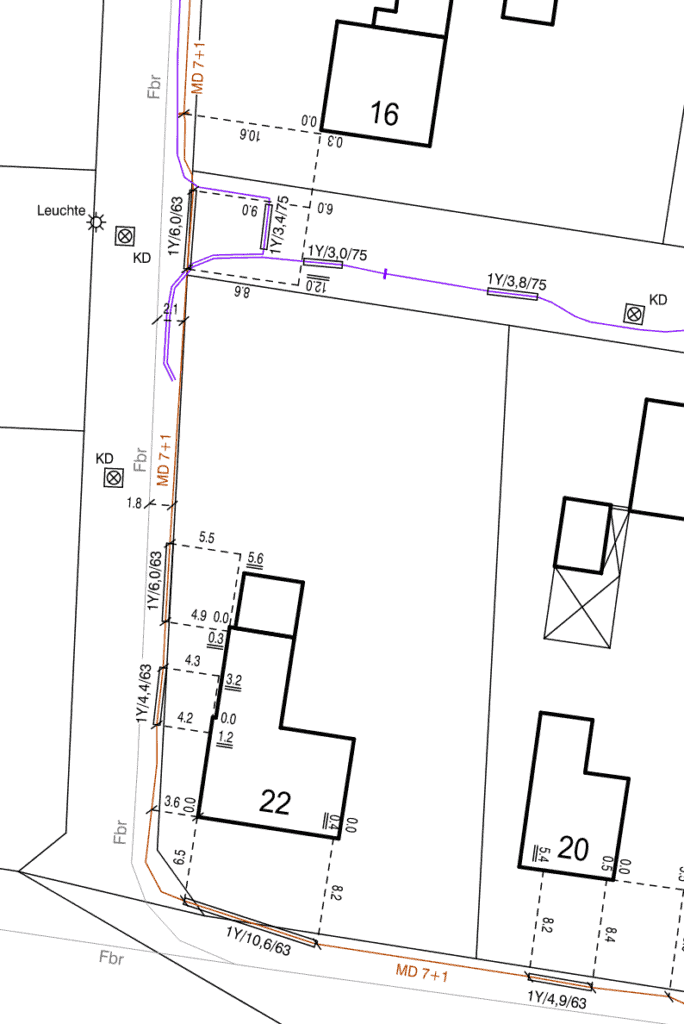

Ein Bestandsplan nützt wenig, wenn ihn nur ein Kollege im Büro öffnen kann. Bei einem Glasfaserprojekt haben wir das Aufmaß deshalb zusätzlich als QGIS-Projekt und als KML/KMZ ausgeliefert – die Bauleitung konnte den Verlauf direkt am Handy prüfen, ohne CAD-Lizenz.
Welches Format sinnvoll ist, richtet sich nach dem, was der Netzbetreiber verlangt und danach, wer im Alltag damit arbeitet. Meistens sind das zwei verschiedene Dinge – wir liefern beides.
DWG, DXF und LandXML – lagerichtig, mit sauberen Layern und Attributen statt loser Linien.
Shapefile, GeoPackage oder ein fertiges QGIS-Projekt mit Symbolik und Beschriftung.
KML/KMZ und PDF-Pläne, die sich auf jedem Handy öffnen lassen – ohne Software und ohne Schulung.
Wir planen den Einsatz gemeinsam mit Ihnen und richten uns nach Ihrem Bauablauf. Sagen Sie uns früh Bescheid, wenn ein Graben ansteht, damit wir den Zeitraum einplanen können – auch wenn sich der genaue Tag noch verschiebt.
Dann bleibt nur die Rekonstruktion aus Fotos, Bautagebuch und Ortungsgeräten – ungenauer und teurer. Deshalb lohnt sich der Anruf vor der Verfüllung, nicht danach.
Ja, mit entsprechender Sicherung und Absprache mit Ihrer Bauleitung. Wir passen die Aufnahme so an, dass der Ablauf auf der Baustelle nicht steht.
Ja. Trassenachse, Schachtstandorte, Höhen und Anschlusspunkte setzen wir vor Baubeginn ab – im amtlichen Lage- und Höhensystem.
ETRS89/UTM und DHHN2016, sofern der Auftraggeber nichts anderes vorgibt. Andere Bezugssysteme sind ebenso möglich – sagen Sie einfach, was gilt.
Nein. Grenz- und Katasterangelegenheiten sind öffentlich bestellten Vermessungsingenieuren vorbehalten. Wir übernehmen Ingenieur- und Bauvermessung sowie die Bestandserfassung und arbeiten bei Bedarf mit einem ÖbVI zusammen.
Wie wir Leitungen und Trassen in der Praxis vermessen und dokumentieren, beschreiben wir ausführlicher in unseren Fachbeiträgen.
Wie aus Messdaten eine strukturierte Bestandsdokumentation für Versorgungsleitungen wird. Zum Beitrag Leitungsvermessung
Warum Leitungen und Kabel vermessen werden sollten, solange der Graben offen ist. Zum Beitrag Grabenaufmaß
Nullmessung, Aufmaß und Abrechnung bei Erdarbeiten. Zum Beitrag Massenermittlung
Sagen Sie uns, wo gebaut wird und wann verfüllt werden soll. Wir sagen Ihnen, ob wir es schaffen – und was das Aufmaß kostet.
